Тестатика. Изучаем электрофорную машину.

Новичкам ничего не даст, не новичкам не интересно. "Творцов" приглашаю к обсуждению сюда.

Очень прошу - если не прочитали не комментировать.

Предыстория и немного саморекламы.

По причине отсутствия свободных средств и времени я как то особенно не планировал заниматься экспериментами в области сверхединичных устройств, но состояние дел в этой области отслеживал рассчитывая, на то, что кто то выполнит всю черную работу за меня и останется только скопировать готовое изделие 😉

Но обстоятельства жизни начали складываться таким образом, что часть мозга, отвечающая за генерацию идей оказалась совершенно не востребованной. В результате я сам был поражен сколь криминально ориентированы у меня мозги - они просто фонтанировали идеями, способными осчастливить на долгое время не одного писателя детективов или заставить поседеть руководителя службы безопасности какой либо крупной организации - благо, что эти идеи во мне благополучно и подыхали 🙃 Впрочем, возможно, каждый человек, столкнувшись с каким - либо запретом, автоматически начинает изобретать способы его обхода - отсюда и "криминальность мышления".

И вот, в самый разгар этого одурения, один очень хороший человек дарит мне школьную электрофорную машину...

Сделанная в 1951 году из дерева и чугуна она, как и все ее школьно - лабораторные сородичи изрядно пострадала от самой любимой всеми учительницами физики смазки - подсолнечного масла, но возможно этот факт как то поспособствовал тому, что сей девайс дожил до столь преклонного возраста. Отсутствовали пассики и ручка, приводящая устройство во вращение, но это были мелочи - главное, что "в падлу изготавливаемый" скелет машинки был жив...

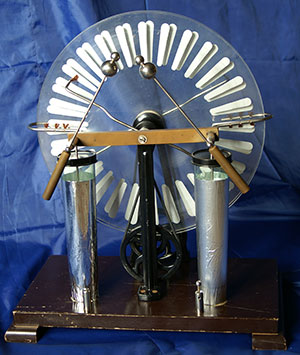

Разобрал бедолагу до винтика и промыл каждую часть "до скрипа". Сетуя на отсутствие какой - нибудь углеродной нити или тряпочки, по старинке сделал новые щетки из провода от щеток электродвигателя. Не совсем подходящие по размеру, но вполне пригодные пассики купил на рынке сантехники. Париться с восстановлением штатных конденсаторов не стал т.к. в дальнейшем предполагал их заменить - просто хорошенько отмыл и обложил пищевой алюминиевой фольгой. Несколько расстроило полное отсутствие подшипников - если эксперименты дадут сколь - нибудь значимые результаты - доработаю машинку подшипниками.

С целью увеличения емкости и механической стойкости планирую заменить нарисованные серебрянкой на дисках сектора на металлические, но этот процесс пока застопорился в связи с отсутствием медного или латунного листа, а наклеивать вместо штатных металлизированный скотч как то не хочется.

По мере сборки начинаю изучать возможности машинки..

Изучение.

После установки дисков и нейтрализаторов попробовал вращать диски - машинка на удивление легко возбудилась - даже щетки нейтрализаторов не потребовалось вводить в контакт с дисками. В темноте эффект был вообще потрясающий - искры сыпались во все стороны - разряды прошивали и между сегментами и между дисками и рукам доставалось...

Отметил, заметное увеличение сопротивления вращению после возбуждения.

После установки токосъемников устройство вообще отказалось работать. Причина была в слишком близком расположении щеток токосъемников к поверхности диска. После подрезания щеток все заработало, но уже не так эффектно. Вообще было замечено, что каждая дополнительная железяка, навешиваемая на машинку, заметно снижала ее эффективность что впрочем естественно т.к. устройство работает на микротоках. Впрочем - искры между шарами разрядника достигали 100мм и более. Конденсаторы я пока не устанавливал - искры были "беспонтовыми" и ощущались пальцем даже не как покалывание, а как легкое прикосновение. Т.е. палец, как измерительный инструмент показал что токи в искре не превышают десятков микроампер 🙃

Одна искра проскакивала при прохождении одного сегмента через токосъемник, ее длина (считай мощность) не зависела от скорости вращения дисков - их можно было вращать сколь угодно медленно...

Установка конденсаторов сделала агрегат совсем трудно запускаемым - отодвинул щетки токосъемников еще дальше - после начальной инициализации (потерся волосами на руке о диск:о) все заработало, но начало сказываться отсутствие ручки т.к. заряжая конденсатор до напряжения пробоя, диски должны совершить достаточно большое количество оборотов и вращать диски держась за чугунное колесо стало не комфортно - на досуге попробую сообразить их какой - нибудь железяки ручку или даже пороюсь в дачном барахле на предмет подходящего электродвигателя...

Выводы.

В последний раз с электрофорной машиной я сталкивался в 9^м классе, ремонтируя оную для кабинета физики. Тогда она произвела на меня неизгладимое впечатление. Затем все мои знания о ней были подчерпнуты из разнообразных Интернет - источников, которые почти все, как один заявляли, что это самый что ни на есть аномальный источник энергии в принципе действия которого предстоит разобраться...

Естественно, что как только в моем распоряжении оказался данный девайс, я сразу решил попробовать преобразовать высокое постоянное или пульсирующее напряжение на выходе устройства в переменное высокое, а затем, понизив его до приемлемых величин, запитать от него лампочку или моторчик... Щас... Суровая действительность быстро внесла коррективы в мои планы. Микроамперы, даже умноженные на сотни тысяч вольт давали в лучшем случае милливатты... Можно было несколько увеличить выходную мощность устройства увеличением площади проводящих сегментов на дисках и уменьшением зазора между дисками, но такое увеличение дало бы прирост мощности лишь в разы, а не на порядки... Кроме того такая доработка привела бы к пропорциональному увеличению силы сопротивления вращению и при мощности в несколько ватт для привода потребовалось бы использовать зубчатые передачи т.к. пассики тут просто начали бы проскальзывать:о)

А выводы из всего этого очень просты:

1. Секрет Тестатики кроется не в особой доработке электрофорной машины.

2. Энергию в Тестатике вырабатывает нечто другое.

3. "Нечто", вырабатывающее энергию нуждается в высоком опорном напряжении при незначительных токах.

4. Это "нечто" скорее всего замаскировано под какой то элемент конструкции, назначение которого ни у кого не вызывает сомнений ибо "многократно описан и обсужден". Для "слишком догадливых" в конструкцию Тестатики должно быть внесено что то сильно загадочное, предназначенное для отвлечения внимания.

5. Т.к. электрофорная машина обратима и при подаче на нее высокого напряжения работает как электростатический двигатель то, часть выработанной "нечто" энергии можно подать на повышающее напряжение устройство и зарядить от него конденсаторы электростатической машины чтобы ее диски эффектно вращались, а заодно и получить высокое опорное напряжение, необходимое для генерации. Впрочем - трение в электростатической машине может сильно осложнить ее использование в качестве двигателя и поэтому крутить ее могут и от обыкновенного электрического двигателя.

6. Возможно, что это самое "нечто" присутствует в других сверхединичных устройствах, требующих для своей работы высоких опорных напряжений и это "нечто" можно поискать методом сравнения конструкций.

7. Возможно существование аналогов этого "нечто", требующих магнитной, гравитационной и проч. подпиток. Т.е. можно попробовать сравнивать не только схемотехнические, но и прочие сверхединичные устройства отыскивая параллели.

8. Возможно, что "изюминкой", необходимой для запуска множества схемотехнических сверхединичных генераторов, например TPU Стивена Марка является наличие в какой то точке устройства высокого электрического потенциала.

Есть такой старый советский фильм "Начальник Чукотки" - в нем есть такой замечательный фрагмент когда чукчи покупают у купцов трубы от граммофона, считая что именно они играют музыку, а на граммофон, к которому эти самые трубы подключают не обращают никакого внимания. Это я к тому, что, по моему мнению, вращение колеса Тестатики вовсе и не обязательно с точки зрения функциональности машины, но крайне необходимо для создания "эффекта граммофонной трубы" из фильма.

16.07.2010

Дальше.

В принципе я наметил парочку кандидатов на роль этого самого "нечто" и попробую поэкспериментировать на эту тему, но, блин, как то дорого все это в наше время - то, что в застойные годы добывалось "на халяву" или "за пол литра" сейчас покупается за вполне реальные деньги (например за метровый кусок толстой медной трубы на рынке запросили 500руб., латунная пластина в "ОБИ" стоит 1900руб., катушка провода в "Чип и Дип" стоит 420руб. и т.д. и т.п.). И самое обидное, что деньги тратятся на эксперименты без гарантированного результата...

Ну это я так - поплакался, а вообще то, после приобретения необходимых материалов, продолжение следует.

28.07.2010

Задолбался уже ждать когда из "Чип и Дип" доставят заказанное - много им звонил, согласовывал, а курьером так и не пахнет, а прошло практически две недели. Не нравятся мне они - следующий заказ сделаю в каком - нибудь западном магазине - там ждать всего месяц:о)

07.09.2010

Результатом моего общения с "Чип и Дип" было просто потраченное время - в результате серии последовательных телефонных звонков из их службы доставки от заказанных двух десятков позиций осталось только 5 и те не существенные:о(. Т.к. июль - август для моих основных занятий месяцы "гнилые" т.е. предполагающие малые доходы и крупные траты то предварительно выделенная мной из домашнего бюджета сумма, была "вычислена" домашними и благополучно потрачена...

Сей прискорбный факт заметно отодвинул нашу семью от момента получения "энергетический независимости", но позволил более или менее достойно продержаться эти месяцы:о)

Что делать - откопав на даче ящик с древними радиодеталями и вооружившись паяльником, я немного доработал старый офисный воздухоочиститель получив из него более практичную временную замену электрофорки для экспериментов. На этом все встало...

От безделья решил поизучать мысль Власова В.Н., что вращающиеся диски электрофорки - это "короткозамкнутая катушка с нулевым внутренним сопротивлением в которой текут очень большие токи, порождающие мощное магнитное поле". Вот это "мощное магнитное поле" я и решил поискать...

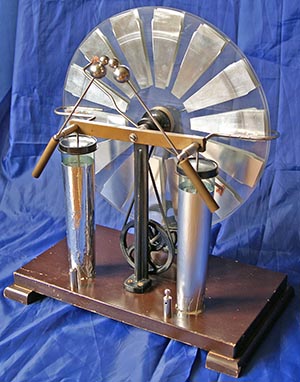

Но для начала надо было несколько увеличить мощность самой электрофорки дабы уменьшить влияние паразитных токов утечки, активно мешающих экспериментам. Т.к. энергия конденсатора равна емкость на квадрат напряжения, делить на 2 то для увеличения мощности самым простым будет увеличение емкости генерирующих конденсаторов. Просто сблизить диски мне не хотелось т.к. это заметно затруднило бы доступ в пространство между дисками, которое и так было не слишком просторным, поэтому решил увеличить площадь обкладок генерирующих конденсаторов.

Аллюминиевый скотч, который использовался для увеличения площади сегментов оказался уже желаемого и поэтому получилось несколько не эстетично из за торчащих краев старых сегментов, что вообще то и не принципиально.

Результат переделки впечатлил - машина стала устойчиво самозапускаться, мощность искры в отсутствии накопительных конденсаторов явно и значительно увеличилась и вообще - устройство при работе стало внушительно "шелестеть" паразитными коронными разрядами и изредка потрескивать искрами, пробоев между сегментами. В общем девайс в работе стал производить устрашающее впечатление...:о)

Несмотря на бурные протесты сына, паразитные разряды и пробои я все же поборол и теперь, в силу своего понимания процесса, попробую поискать "мощное магнитное поле сильно прижатое к дискам":о) Если у кого - то есть идеи как это сделать - прошу помощи: anomalia@ksv.ru (Естественно, учитывая ограниченность моих ресурсов:о)

08.12.2010

Ожесточение, с которым кто то спамит эту страничку и "бомбит" этот, в общем совершенно не интересный для хакеров сайт показывает, что какая то часть моих рассуждений правильна. С "упырем" пока не борюсь - я у него учусь:о)

26.12.2010 Про денежки.

Вполне вероятно, что кому то подумалось: "Ну вот - написал чел. какую то откровенную 'шнягу' и теперь пытается еще с этого и денег снять"...

Действительно - как то неудобно получилось 🙂 Но т.к. денежки мне нужны на приобретение различных материалов, а не сами по себе то попробую попросить у общества "помощи натурой":о) Размещаю краткий список требуемых материалов и инструментов, которые предполагал использовать для дальнейших опытов. Список будет регулярно правиться "в живую".

P.S. Благодарю тех кто уже откликнулся и предложил свою помошь, обещаю предоставить доступ к закрытой части в случае, если получится что то "интересненькое".

05.02.2011 Обсуждение источника "сверхединичности" Тестатики.

Обсуждение источника "сверхединичности" Тестатики вынес на отдельную страницу. Интересующиеся кликают сюда.

12.02.2011

Много раз видел, но как то не обращал внимания на следующую фразу:

"Вращающийся наэлектризованный диск генератора Вимшурста – это замкнутый виток мощного тока. Пусть заряд диска равен 1 кулону, при частоте вращения 1000 оборотов в секунду это породит ток в 1000 ампер."

Сегодня по случаю опять на нее наткнулся в одном из писем и чуть со стула от смеха не упал... Что здесь смешного? Смотрим и тоже радуемся:

Допустим напряжение на выходе электрофорки 20000-30000 вольт - в принципе это неважно - главное что большое.

Кулон равен количеству электричества, проходящего через поперечное сечение проводника при силе тока 1 ампер за время в 1 секунду.

Т.е. согласно приведенной выше фразе, раскрутив ручку электрофорки до 60 оборотов в минуту и сняв при этом большую часть заряда мы получим мощность 1ампер * 20000 вольт = 20000 вт. Т.е. согласно мечтаниям автора данного перла, схватившись за электроды электрофорки без конденсаторов, раскрученной до 60 оборотов с минуту мы рискуем мгновенно превратиться в головешку - сам то он это пробовал 😅

Второй смешной момент 9*10⁹ (Н*м²/Кл²) * (1Кл * 1Кл)/(0.01м * 0.01м) = 9*10¹³H - чем "перлописатель" собрался раскручивать заряженные по 1 кулону диски, находящиеся на расстоянии менее сантиметра - где он возьмет такую мощную машину и сколько потратит энергии на ее запуск. Впрочем ему вряд ли удалось бы найти пластик, выдерживающий такую нагрузку.

Так что нам бы очень хотелось чтобы заряд диска электрофорки был действительно равен одному кулону (и даже тысячная кулона нас все равно бы устроила 😉, но увы...

20.03.2017 Re. Всем, кто хочет продолжения.

Надо отметить, что любые эксперименты в этой области стали довольно накладными для моего скудного бюджета и покупка, к примеру крупных магнитов коих для "серьезного" устройства надо аж 7 штук или полтора десятка крупных ферритовых колец похоже стали несбыточной мечтой.... Оно как бы вроде и можно напрячься и накопить, но осознание того, что это всего лишь для нескольких экспериментов, которые могут ничем ни окончиться и деньги будут потрачены впустую, явно не способствует совершению таких глупостей.:о)

Те же магниты. Для экспериментов с генератором Ганса Колера их надо не менее 6 штук. 6 круглых магнитных прутков длиной около 150 мм. Самое доступное и не совсем подходящее, что сейчас можно купить это пруток 100 мм длиной по цене чуть больше 2000 рублей за штуку, т.е. 12000 за комплект. Если в результате экспериментов выяснится, что нужны прутки не продольной, а поперечной намагниченности, то это еще хрен знает сколько рублей за оборудование для перемагничивания. Ну и всяко - разное по мелочам, многое из которого никогда больше не пригодится... Дороговато как то эксперименты обходятся, особенно когда результат не гарантирован...

Поэтому в последнее время я действую по принципу: "предоставилась возможность - делаю, не предоставилась - пусть делают другие".... Вот только "другие" почему-то практически всегда при репликации совершают одну или несколько ма-а-лю-сеньких ошибки, которые делают изделие изначально не работоспособным, и это напрягает...

Вот поэтому, отвечая всем, кто "хочет продолжения" я пишу: "У меня сейчас тупо нет на это денег, но нажав на эту ссылку, Вы можете помочь мне возобновить эксперименты в этом направлении".
